Pour comprendre l’énergie hydraulique, rien ne vaut un schéma : une retenue d’eau en hauteur, une conduite, une turbine, un alternateur, puis un retour à la rivière. Ce guide décrypte ce schéma étape par étape, présente les trois grands types de centrales et replace l’hydroélectricité dans le mix énergétique français. Pour une vue d’ensemble du sujet, voyez aussi le fonctionnement de l’énergie hydraulique.
Le saviez-vous ? L’hydraulique est la première source d’électricité renouvelable en France, devant l’éolien et le solaire, selon les bilans annuels de RTE.
Le schéma d’une centrale hydroélectrique, étape par étape
Quel que soit le type de centrale, le principe est le même : on transforme l’énergie potentielle de l’eau (liée à sa hauteur) en énergie cinétique, puis mécanique, puis électrique.
| Étape | Élément du schéma | Rôle |
|---|---|---|
| 1 | Retenue / barrage | Stocke l’eau et crée la hauteur de chute |
| 2 | Prise d’eau et grille | Capte l’eau en filtrant les débris |
| 3 | Conduite forcée | Accélère l’eau vers la turbine |
| 4 | Turbine | Convertit l’énergie de l’eau en rotation |
| 5 | Alternateur | Transforme la rotation en électricité |
| 6 | Transformateur et ligne | Élève la tension pour le transport |
| 7 | Canal de restitution | Renvoie l’eau à la rivière |

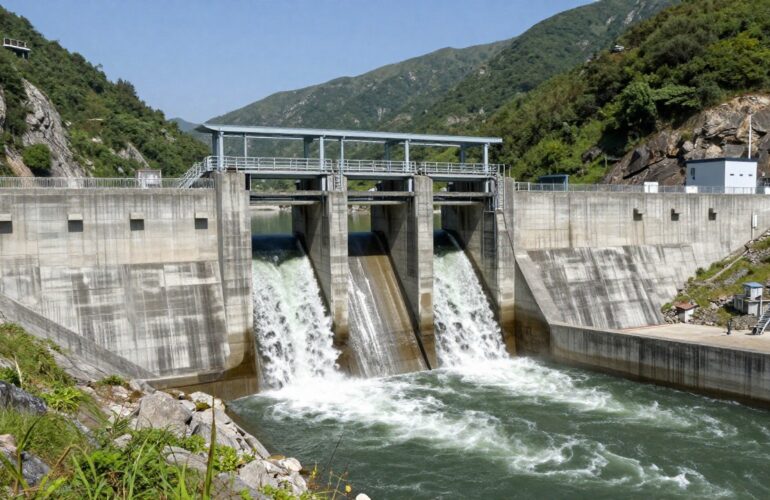

La retenue et le barrage : fabriquer de la hauteur
La puissance d’une centrale dépend de deux paramètres : la hauteur de chute (en mètres) et le débit (en m³/s). La puissance approximative en watts s’écrit P = ρ × g × H × Q × η, avec ρ la masse volumique de l’eau, g la gravité, H la hauteur, Q le débit et η le rendement de l’installation. Un barrage haut crée de la hauteur ; une rivière puissante apporte du débit.
À retenir : doubler la hauteur de chute ou le débit double la puissance disponible, à rendement égal.

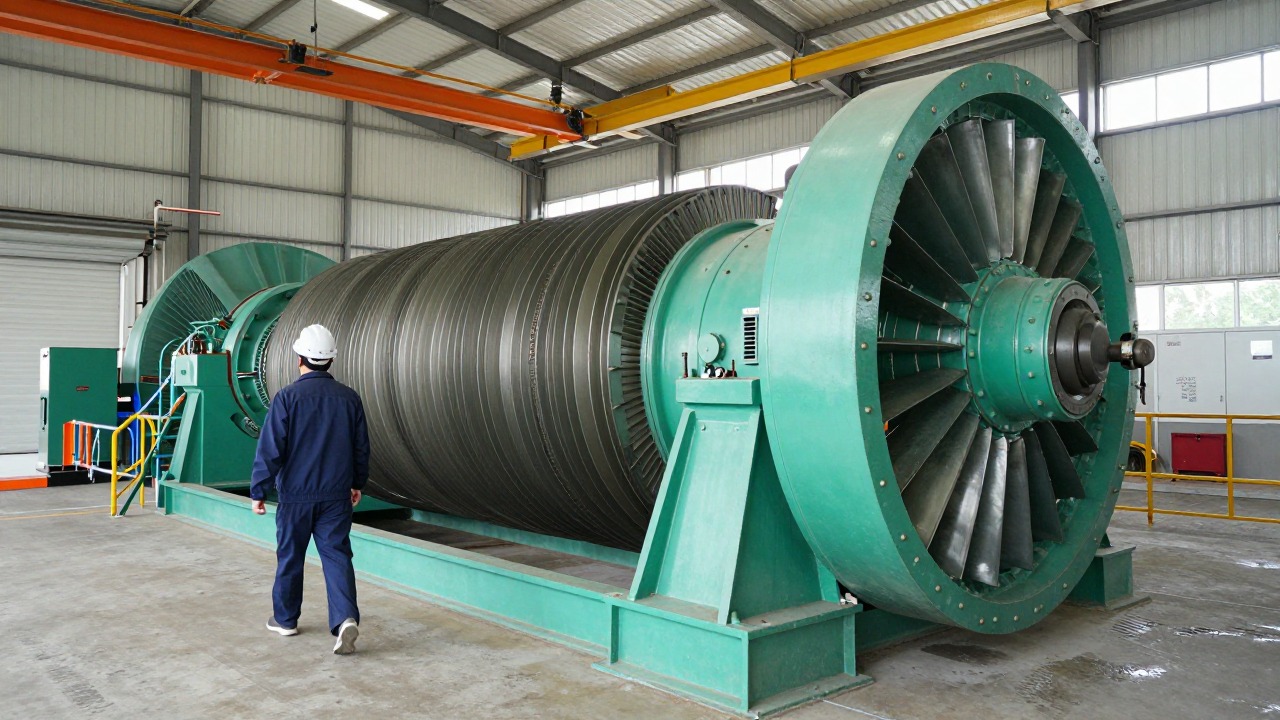

La conduite forcée, la turbine et l’alternateur
La conduite forcée canalise l’eau sous pression vers la turbine. Le choix de la turbine dépend de la chute et du débit : la turbine Pelton pour les hautes chutes, la turbine Francis pour les chutes moyennes, la turbine Kaplan pour les basses chutes et grands débits. La turbine entraîne l’alternateur, dont le rotor tourne dans un stator pour produire du courant alternatif.
| Turbine | Hauteur de chute | Débit |
|---|---|---|
| Pelton | Haute (montagne) | Faible |
| Francis | Moyenne | Moyen |
| Kaplan | Basse (plaine) | Élevé |
💡 Astuce : pour retenir : Pelton = montagne, Francis = milieu, Kaplan = plaine.
Les trois grands types de centrales hydrauliques

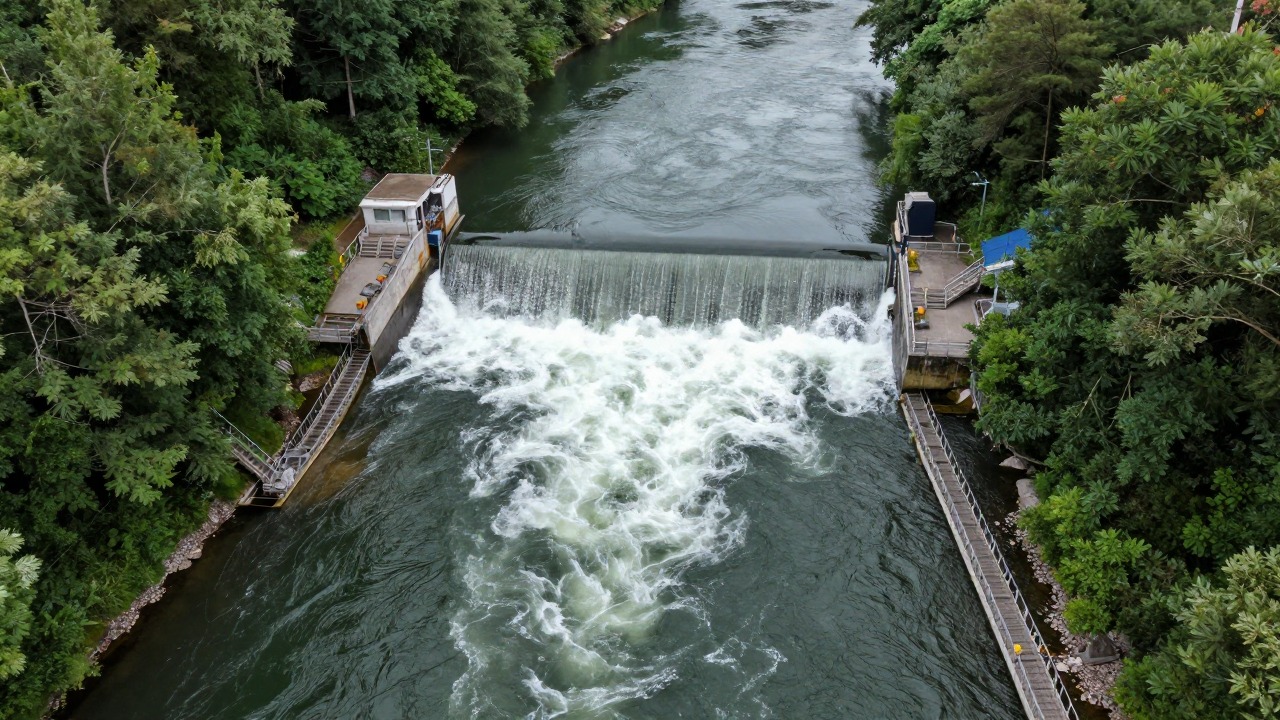

Les centrales au fil de l’eau turbinent le débit naturel d’une rivière, sans réservoir important. Les centrales de lac stockent l’eau en altitude et la libèrent selon la demande. Les STEP (stations de transfert d’énergie par pompage) relient deux bassins : elles pompent l’eau vers le haut quand l’électricité est abondante et la turbinent quand la demande grimpe. Elles jouent le rôle de batterie géante du réseau.
Quelle place pour l’hydraulique dans le mix français ?
D’après les bilans de RTE, l’hydraulique fournit en moyenne environ 10 à 12 % de l’électricité produite en France, avec de fortes variations selon la pluviométrie et l’enneigement. C’est une énergie pilotable, précieuse pour équilibrer un réseau où l’éolien et le solaire progressent. Pour comparer avec les autres sources, lisez les énergies renouvelables en 7 exemples et la différence entre renouvelable et nucléaire.
Avantages et limites de l’énergie hydraulique
| Avantages | Limites |
|---|---|
| Renouvelable et très peu émettrice de CO₂ à l’usage | Impact sur les écosystèmes et la continuité écologique |
| Production pilotable, stockage possible | Dépendante des sécheresses et de l’enneigement |
| Longue durée de vie des ouvrages | Peu de sites nouveaux disponibles en France |
⚠ Attention : le changement climatique modifie les régimes hydrologiques (fonte plus précoce, étiages plus sévères), ce qui peut réduire la production certaines années. Voir le bilan climat France 2025.
Un exemple de calcul de puissance pour une petite centrale
Prenons une microcentrale installée sur un cours d’eau avec une hauteur de chute de 20 mètres et un débit de 1 m³/s. La puissance théorique vaut ρ × g × H × Q = 1000 × 9,81 × 20 × 1, soit environ 196 kW. Avec un rendement global de l’ordre de 80 %, la puissance électrique utile avoisine 155 kW. Sur une année, en tenant compte des périodes de basses eaux, la production réelle sera inférieure à ce que laisserait croire la puissance nominale : c’est le « facteur de charge ».
| Paramètre | Symbole | Valeur de l’exemple |
|---|---|---|
| Hauteur de chute | H | 20 m |
| Débit | Q | 1 m³/s |
| Puissance théorique | P | ≈ 196 kW |
| Rendement estimé | η | ≈ 80 % |
| Puissance électrique utile | — | ≈ 155 kW |
À retenir : la puissance nominale n’est pas la production annuelle. Une centrale fonctionne rarement à pleine puissance toute l’année, car le débit varie avec les saisons.
Comment lire un schéma de barrage et de centrale ?
Un bon schéma d’énergie hydraulique se lit de gauche à droite, de l’amont vers l’aval. À gauche, le plan d’eau et le barrage ; au centre, la conduite forcée qui plonge en pente raide ; en bas, le bâtiment de la centrale avec la turbine et l’alternateur ; à droite, le canal de fuite qui rend l’eau à la rivière. Les flèches bleues indiquent le trajet de l’eau, les flèches jaunes ou rouges le trajet de l’électricité vers le transformateur. Repérez toujours deux altitudes : le niveau de la retenue et celui de la restitution, car leur différence est la hauteur de chute.
Les organes annexes : vannes, évacuateurs et passes à poissons
Un schéma complet ne se limite pas à la turbine. Les vannes et évacuateurs de crues protègent l’ouvrage quand le débit dépasse ce que la centrale peut turbiner. Le dégrilleur retire les branches et débris qui abîmeraient la turbine. Sur les cours d’eau à poissons migrateurs, une passe à poissons permet la continuité écologique, et un débit réservé est maintenu dans le tronçon court-circuité pour préserver la vie de la rivière.
💡 Astuce : sur un schéma scolaire, pensez à légender au minimum six éléments : retenue, prise d’eau, conduite forcée, turbine, alternateur, canal de restitution.
Énergie hydraulique et climat : un bilan carbone favorable
Sur l’ensemble de leur cycle de vie (construction, exploitation, démantèlement), les centrales hydroélectriques figurent parmi les moyens de production les moins émetteurs de gaz à effet de serre, d’après les analyses du GIEC et de l’ADEME. Une exception notable concerne certains grands réservoirs en zone tropicale, où la décomposition de la végétation noyée peut émettre du méthane. Pour situer l’hydraulique dans l’effort global, lisez comment lutter contre le réchauffement climatique et les causes des gaz à effet de serre.
Le saviez-vous ? Les STEP représentent aujourd’hui l’essentiel des capacités de stockage d’électricité à grande échelle dans le monde, loin devant les batteries.
Quels sont les enjeux écologiques et les controverses ?
Un barrage modifie le transport des sédiments, la température de l’eau et la circulation des poissons. En France, la politique de restauration de la continuité écologique conduit parfois à aménager ou à araser des ouvrages obsolètes, ce qui nourrit un débat entre défenseurs de l’hydroélectricité de proximité et défenseurs des rivières libres. Les projets récents privilégient donc l’optimisation d’ouvrages existants (turbines plus performantes, suréquipement) plutôt que la construction de nouveaux grands barrages.
| Enjeu | Mesure courante |
|---|---|
| Migration des poissons | Passe à poissons, ascenseur à poissons |
| Débit minimal à l’aval | Débit réservé imposé par l’autorisation |
| Sédiments | Chasses et transparence sédimentaire |
| Sécurité des ouvrages | Contrôles et visites techniques périodiques |
L’hydraulique face aux autres énergies renouvelables
Contrairement à l’éolien et au solaire, l’hydraulique est pilotable : un opérateur peut augmenter ou réduire la production en quelques minutes en ouvrant ou fermant des vannes. Elle complète donc bien des énergies intermittentes. Pour comparer les dispositifs, parcourez notre article sur le fonctionnement des éoliennes et celui sur le fonctionnement des panneaux solaires.
- Hydraulique : pilotable, stockable (STEP), dépend des précipitations.
- Éolien : intermittent, forte progression, production variable selon le vent.
- Solaire : intermittent mais prévisible, production diurne.
- Biomasse : pilotable, mais soumise à des enjeux de ressource et de qualité de l’air.
Sources et repères pour aller plus loin
Les chiffres de production d’électricité en France sont publiés chaque année dans le bilan électrique de RTE, qui détaille la part de chaque filière. L’ADEME fournit les analyses de cycle de vie et les émissions par kWh produit, et le GIEC compare les technologies de production dans ses rapports sur l’atténuation. Pour la réglementation des ouvrages (autorisation, débit réservé, continuité écologique), le ministère de la Transition écologique et les services de l’État en département font référence. Ces sources permettent de vérifier les ordres de grandeur donnés ici, qui varient d’une année à l’autre selon la météo et les capacités installées.
Pour un exposé ou un devoir, retenez trois idées : l’hydraulique transforme la hauteur de l’eau en électricité, elle est pilotable et stockable grâce aux STEP, et son principal défi est de concilier production et préservation des rivières.
Questions fréquentes sur le schéma de l’énergie hydraulique
Comment fonctionne une centrale hydroélectrique ?
L’eau retenue en hauteur descend par une conduite forcée, fait tourner une turbine couplée à un alternateur, puis retourne à la rivière.
Quels sont les principaux types de centrales ?
Au fil de l’eau, de lac (éclusées) et STEP (pompage-turbinage).
L’énergie hydraulique est-elle renouvelable ?
Oui, le cycle de l’eau se renouvelle, mais les ouvrages ont un impact sur les milieux aquatiques.
Quelle part de l’électricité française est hydraulique ?
Environ 10 à 12 % en moyenne selon RTE, variable selon les années.
Qu’est-ce qu’une STEP ?
Deux bassins à altitudes différentes : on pompe vers le haut quand l’électricité abonde et on turbine quand la demande monte.
À retenir : un schéma d’énergie hydraulique se lit toujours dans le même sens, de la retenue à la restitution, avec la turbine et l’alternateur au centre. Voir aussi le total des énergies renouvelables.
